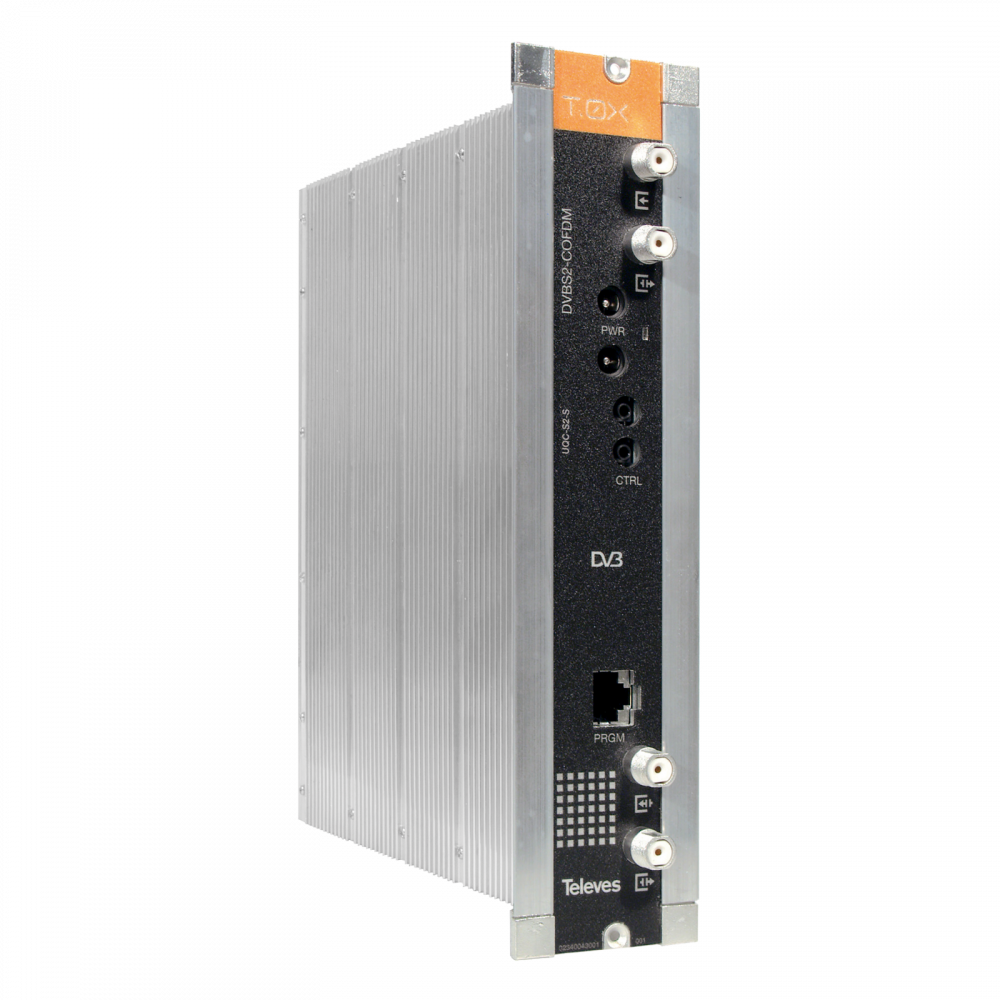

Transmodulateur Single DVBS/S2 - DVBT, avec/Transmodulateur Single DVBS/S2 - DVBT, avec/sans CI
Description
- Suppression totale et sélective des services du Multiplex reçu, afin que les services non utilisés ne soient pas détectés (et ne soient pas mémorisés) par les récepteurs (STB)
- TS_ID configurable, qui facilite la détection de programmes/ services par le récepteur (STB), l'analyse des canaux étant réalisée sur la base de cet identifiant
- LCN (Logical Channel Number), permet d'assigner un numéro LCN aux services présents en sortie, ce qui facilite le classement des chaînes par les récepteurs (STB)
- Information sur l'occupation de chaque service et sur le taux d'occupation général de la sortie, ce qui permet d'optimiser les services distribués
- Gestion à distance avec le module CDC (Contrôle de Stations)
- LEDs témoin de l'état du dispositif et du signal
- S_ID configurable, pour éviter un nouveau réglage des récepteurs (STB) d'une installation quand les services du Multiplex de sortie changent
- Network_ID, Original Network_ID et Cell_ID configurables, permet de contrôler les identifiants de réseau
- Via l'interface CI et le module CAM correspondant, les chaînes satellites codées se transforment en services en clair. En fonction du module CAM utilisé (standard/professionnel), un ou plusieurs services peuvent être décryptés
Caractéristique Téchniques
| Entrée SAT | SAT | Fréquence d’ entrée | MHz | 950...2150 | Programmable |
| Pas de fréquence | 1 | Programmable | |||
| Niveau d’ entrée | dBμV | 49 - 90 | |||
| Pertes de passage | dB | ≤ 1,5 | |||
| Alimentation LNB | Vdc | 13V/17V/ OFF - 22KHz (ON/OFF) | Programmable | ||
| Pertes de retour | dB | > 10 typ. | |||
| Impédance | Ω | 75 | |||
| DVB-S | Modulation | QPSK | Automatique | ||
| Débit symbole | Mbaud | 2 - 42,5 | Programmable | ||
| Code Convolutif (FEC) interne | Viterbi (1/2, 2/3, 3/4, 5/6, 7/8) | Automatique | |||
| Code par bloc externe | RS (188/204) | Automatique | |||
| Facteur de Roll-Off | % | 35 | Automatique | ||
| DVB-S2 | Modulation | QPSK / 8PSK | Automatique | ||
| Débit symbole | Mbaud | 10 - 30 | Programmable | ||
| Code Convolutif (FEC) interne | LDPC (1/2, 1/3, 1/4, 2/3, 2/5, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10) | Automatique | |||
| Code par bloc externe | BCH (Bose-Chaudhuri-Hocquenghem) | Automatique | |||
| Facteur de Roll-Off | % | 20, 25, 35 | Automatique | ||
| Sortie TNT | COFDM | Modulation (Constellation) | COFDM (QPSK, 16QAM, 64QAM) | Programmable | |
| FFT | 8K | ||||
| Intervalle de garde | μs | 1/4, 1/8, 1/16, 1/32 | Programmable | ||
| Scrambling | DVB EN 300744 | Automatique | |||
| Interleaving | DVB EN 300744 | Automatique | |||
| Code Convolutif (FEC) | Viterbi (1/2, 2/3, 3/4, 5/6, 7/8) | Programmable | |||
| Correction PCR | Oui | Automatique | |||
| Suppression de services | Oui | Programmable | |||
| Network_ID | Oui | Programmable | |||
| Original Network_ID | Oui | Programmable | |||
| Cell_ID | Oui | Programmable | |||
| TS_ID | Oui | Programmable | |||
| Spectre Inversé | Normal, Inversé | Programmable | |||
| Largeur de Bande | 7, 8 | Programmable | |||
| RF | Fréquence de sortie | 177...266 / 474...858 (Mode canal) 45...862 (Mode fréquence) | Programmable | ||
| Pas de Fréquence | 166,125 | Programmable | |||
| Niveau de Sortie max. | 85 ± 5 typ. | Programmable | |||
| Fenêtre d’atténuation | >12 | Programmable | |||
| MER | >32 | ||||
| Pertes de passage | ≤ 1,5 | ||||
| Pertes de retour | > 10 typ. | ||||
| Impédance | 75 | ||||
| GENERALITÉS | Alimentation | Vdc | 24 | ||
| Conso. | mA | 280mA (Sans module CAM et sans alimenter de LNB) 330mA (Avec module CAM et sans alimenter de LNB) 500mA (Sans module CAM et avec alimentation du LNB*) 540mA (Avec module CAM et avec alimentation du LNB*) *avec une conso. de LNB de 300mA | |||
| Indice de protection | IP | 20 | |||
| Dimensions (Larg x H x Pr) | mm | 50 x 216 x 175 |
